F'pipeline tal-gass bi pressjoni għolja jew hydrocracker tar-raffinerija, il-ġonot tal-flanġ għandu jkun fihom fluwidi fi pressjonijiet li jaqbżu l-400 bar u temperaturi li jiċċiklu mill-ambjent għal aktar minn 500°C. Is-siegla li twettaq din il-funzjoni tas-siġillar mhix folja ratba u kompressibbli. Huwa ċirku solidu tal-metall — Ring Joint Gasket — li jissiġilla permezz ta 'mekkaniżmu li huwa fundamentalment differenti minn dak ta' siegla konvenzjonali. Is-Siegla Konġunta taċ-Ċirku ma tistrieħx fuq l-elastiċità ta 'materjal tal-gomma jew tal-grafita. Jiddependi fuq l-applikazzjoni preċiża tal-preload tal-bolt biex iġġiegħel kuntatt metall għal metall bejn is-siegla u l-kanal tal-flanġ. Il-preload tal-bolt hija l-forza li tattiva l-prestazzjoni tas-siġillar tas-siegla. Mingħajr preload suffiċjenti, is-Siegla tal-Joint Ring mhux se tissiġilla. Bi preload eċċessiv, il-ħanek jew is-siegla jistgħu jiġu mħassra. Il-preload tal-bolt hija l-varjabbli kritika li tiddetermina s-suċċess jew il-falliment tal-ġonta.
Il-kwistjoni ta 'kif il-preload tal-bolt jattiva l-prestazzjoni tas-siġillar ta' Ring Joint Gasket hija kwistjoni ta 'mekkanika u xjenza tal-materjali. It-tagħbija minn qabel tal-bolt toħloq stress ta 'bilqiegħda fuq is-siegla, u tikkawża li tikkonforma mal-kanal tal-flanġ. Il-materjal tal-gasket għandu jkollu l-ebusija korretta biex jiddeforma ftit u jimla l-irregolaritajiet mikroskopiċi fil-wiċċ tal-kanal. Il-flanġ għandu jkun b'saħħtu biżżejjed biex jiflaħ il-preload mingħajr ma jċedi. U l-boltijiet għandhom ikunu ssikkati f'mudell ikkontrollat biex jiżguraw distribuzzjoni uniformi tat-tagħbija madwar iċ-ċirku. Dan l-artikolu se jeżamina l-mekkanika tal-preload tal-bolt, id-disinn tal-Gaket Joint Ring, ir-rwol tal-ebusija tal-gasket, u l-konsiderazzjonijiet prattiċi għall-kisba ta 'siġill affidabbli. Aħna ser nipprovdu wkoll speċifikazzjonijiet dettaljati għal tagħnaRing Joint Gaskitsmill-fabbrika tagħna f'Ningbo Kaxite Sealing Materials Co., Ltd.

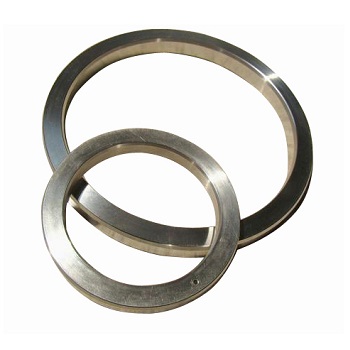

A Ring Joint Gasket huwa element ta 'siġillar metalliku li jintuża f'ġonot flanġ ta' pressjoni għolja u temperatura għolja. Tipikament huwa magħmul minn ċirku solidu tal-metall b'sezzjoni trasversali ovali jew ottagonali. Is-siegla hija ddisinjata biex tidħol f'kanal maħdum b'preċiżjoni fuq il-wiċċ tal-flanġ. Meta l-flanġijiet jiġu mbarrati flimkien, is-siegla tiġi kkompressata bejn iż-żewġ skanalaturi, u toħloq siġill minn metall għal metall. Il-mekkaniżmu ta 'siġillar ta' Ring Joint Gasket huwa differenti minn dak ta 'siegla ratba. Siegla ratba tissiġilla billi tikkonforma mal-wiċċ tal-flanġ u timla l-irregolaritajiet mikroskopiċi. A Ring Joint Gasket tissiġilla billi tiddeforma ftit il-metall u toħloq kuntatt tal-linja mal-kanal. L-istress tal-kuntatt fil-linja tal-kuntatt huwa estremament għoli, li joħloq siġill anke fi pressjonijiet għoljin ħafna. It-tabella t'hawn taħt tiġbor fil-qosor il-karatteristiċi ewlenin ta' Ring Joint Gasket.
| Karatteristika | Deskrizzjoni |
| Materjal | Ħadid artab, azzar tal-karbonju, azzar li ma jissaddadx, Monel, Inconel |
| Cross-Section | Ovali jew ottagonali |
| Mekkaniżmu tal-Issiġillar | Kuntatt tal-linja tal-metall għal metall |
| Klassifikazzjoni tal-Pressjoni | Sa 10,000 psi (690 bar) u ogħla |
| Klassifikazzjoni tat-Temperatura | -200°C sa +850°C (skond il-materjal) |
| Standards | API 6A, ASME B16.20 |
F'Kaxite, il-fabbrika tagħna timmanifattura Ring Joint Gaskets f'firxa ta 'materjali u daqsijiet biex tissodisfa r-rekwiżiti tal-applikazzjonijiet l-aktar impenjattivi. Aħna nużaw makkinar ta 'preċiżjoni biex niżguraw li d-dimensjonijiet tal-gasket huma preċiżi u l-finitura tal-wiċċ hija korretta. Il-gaskits tagħna huma ċċertifikati għall-istandards API 6A u ASME B16.20, u jiżguraw li jilħqu l-ogħla livelli ta 'kwalità u affidabilità.
It-tagħbija minn qabel tal-bolt hija t-tensjoni li tinħoloq fil-boltijiet meta jkunu ssikkati. Hija l-forza li tikklampja l-flanġijiet flimkien u tikkompressa s-siegla. Mingħajr preload tal-bolt, il-flanġijiet ma jinżammux flimkien, u s-siegla ma tkunx ikkompressata. Il-preload tal-bolt huwa dak li jattiva l-prestazzjoni tas-siġillar tal-Gaket Joint Ring. Meta l-boltijiet jiġu ssikkati, il-forza tat-tagħbija minn qabel tiġi trażmessa permezz tal-flanġijiet lejn is-siegla. Is-siegla hija kkompressata kontra l-kanal, u toħloq kuntatt ta 'stress għoli li jissiġilla l-ġonta. L-ammont ta 'tagħbija minn qabel jiddetermina l-istress ta' bilqiegħda fuq is-siegla, li mbagħad tiddetermina l-kwalità tas-siġill. Jekk il-preload huwa baxx wisq, l-istress bil-qiegħda ma jkunx biżżejjed, u l-ġonta se tnixxi. Jekk il-preload huwa għoli wisq, il-flanġ jew is-siegla jistgħu jċedu, u jikkawżaw ukoll tnixxija. It-tagħbija minn qabel tal-bolt għandha tkun ikkalkulata u kkontrollata bir-reqqa biex tiżgura siġill affidabbli. It-tabella hawn taħt turi r-relazzjoni bejn it-tagħbija minn qabel tal-bolt u l-istress tas-sit tal-gasket.
| Bolt Preload (kN) | Stress bil-qiegħda tal-gasket (MPa) | Prestazzjoni tas-siġillar |
| 50 | 100 | Insuffiċjenti; probabbli li jnixxu |
| 100 | 200 | Marġinali; jista 'jnixxi taħt pressjoni |
| 150 | 300 | Tajjeb; siġill affidabbli |
| 200 | 400 | Eċċellenti; issiġillar ottimali |
| 250 | 500 | Eċċessiv; riskju li l-flanġ iċedi |
Fil-fabbrika tagħna, aħna nipprovdu lill-klijenti tagħna rakkomandazzjonijiet dettaljati tal-bolting għall-Gaskets tal-Joint Ring tagħna. Aħna nispeċifikaw il-preload tal-bolt meħtieġ, il-mudell tal-issikkar, u r-rekwiżiti tal-lubrikazzjoni. It-tim tal-inġinerija tagħna jista 'jgħin fil-kalkolu tal-preload korrett għall-flanġ speċifiku u l-kombinazzjoni tal-gasket tiegħek. Noffru wkoll appoġġ tekniku fuq il-post jekk meħtieġ.
L-ebusija tas-Siegla tal-Joint Ring hija fattur kritiku fil-prestazzjoni tas-siġillar tagħha. Is-siegla għandha tkun ratba biżżejjed biex tiddeforma ftit taħt il-preload tal-bolt, tikkonforma mal-kanal tal-flanġ u toħloq siġill. Madankollu, għandu wkoll ikun iebes biżżejjed biex jirreżisti l-estrużjoni u biex iżomm il-forma tiegħu taħt pressjoni għolja. L-ebusija tas-siegla hija ddeterminata mill-materjal li minnu hija magħmula. Il-ħadid artab huwa l-aktar materjal artab u l-aktar użat komunement. Huwa adattat għal applikazzjonijiet ta 'pressjoni baxxa u temperatura baxxa. L-azzar tal-karbonju huwa aktar diffiċli u jintuża għal pressjonijiet ogħla. L-istainless steel għadu aktar diffiċli u jipprovdi reżistenza għall-korrużjoni. Monel u Inconel jintużaw għall-applikazzjonijiet l-aktar impenjattivi, fejn huma meħtieġa saħħa għolja u reżistenza għall-korrużjoni. It-tabella t'hawn taħt tiġbor fil-qosor l-ebusija u l-applikazzjonijiet tipiċi ta 'materjali komuni ta' Ring Joint Gasket.
| Materjal | Ebusija (HB) | Pressjoni massima (bar) | Applikazzjoni Tipika |
| Ħadid artab | 90 - 120 | 100 | Ilma bi pressjoni baxxa, fwar |
| Azzar tal-Karbonju | 120 - 150 | 250 | Żejt u gass, industrija ġenerali |
| Stainless Steel 304 | 150 - 180 | 400 | Kimika, petrokimika |
| Stainless Steel 316 | 150 - 180 | 400 | Ambjenti korrużivi |
| Monel | 150 - 200 | 500 | Ilma baħar, b'temperatura għolja |
| Inconel | 180 - 250 | 690 | Temperatura għolja, pressjoni għolja |
FlNingbo Kaxite Sealing Materials Co., Ltd., Aħna manifattura Ring Joint Gaskets f'dawn il-materjali kollha. Noffru wkoll firxa ta 'livelli ta' ebusija f'kull materjal biex ikunu adattati għal applikazzjonijiet differenti. It-tim tal-inġinerija tagħna jista 'jgħinek tagħżel il-materjal u l-ebusija t-tajba għall-ħtiġijiet speċifiċi tiegħek.
Il-kanal tal-flanġ huwa ż-żona minquxa fuq il-wiċċ tal-flanġ li fih titqiegħed il-Gaket tal-Konġunzjoni taċ-Ċirku. Id-dimensjonijiet u l-finitura tal-wiċċ tal-kanal huma kritiċi għall-prestazzjoni tas-siġillar tas-siegla. Il-kanal għandu jiġi mmaxinjat għal tolleranzi preċiżi biex jiġi żgurat li s-siegla tkun imqiegħda sew u li l-istress tal-kuntatt ikun uniformi. L-angolu tal-kanal, il-fond tal-kanal, u l-wisa 'tal-kanal kollha jaffettwaw il-prestazzjoni tas-siġillar. Il-finitura tal-wiċċ tal-kanal għandha tkun lixxa biżżejjed biex tippermetti li s-siegla tiddeforma u timla l-irregolaritajiet mikroskopiċi, iżda mhux daqshekk lixxa li s-siegla ma tistax taqbad il-wiċċ. It-tabella hawn taħt tiġbor fil-qosor il-parametri ewlenin tal-kanal għal Siegli standard tal-Konġunti taċ-Ċirku.
| Parametru | Speċifikazzjoni | Importanza |
| Angolu tal-kanal | 23° ± 1° (ovali); 23° ± 1° (ottagonali) | Jiżgura bilqiegħda u kuntatt xierqa |
| Groove Profond | Skont API 6A / ASME B16.20 | Jiżgura li l-siegla tinqabad bis-sħiħ |
| Wisa 'tal-kanal | Skont API 6A / ASME B16.20 | Jiżgura li l-gasket taqbel mingħajr spazju eċċessiv |
| Finish tal-wiċċ (Ra) | 1.6 - 3.2 µm | Jippermetti li siegla taqbad u tissiġilla |
| Flatness | 0.05 mm għal kull 100 mm | Jiżgura stress ta 'kuntatt uniformi |
Fil-fabbrika tagħna, nistgħu nipprovdu appoġġ tekniku fuq id-disinn u l-magni tal-kanal tal-flanġ. Noffru wkoll servizz ta 'spezzjoni tal-kanal biex nivverifikaw li l-kanal jissodisfa r-rekwiżiti tal-istandard applikabbli. Dan huwa importanti għaliex kanal mikula jew bil-ħsara jista 'jipprevjeni anke siegla ġdida milli tissiġilla sew.
Il-kalkolu tal-preload tal-bolt huwa pass kritiku fid-disinn u l-assemblaġġ ta 'ġonta ta' Ring Joint Gasket. It-tagħbija minn qabel għandha tkun biżżejjed biex toħloq l-istress ta' bilqiegħda meħtieġ fuq is-siegla, iżda mhux daqshekk għolja li tagħti l-flanġ jew il-boltijiet. Il-kalkolu jqis l-istress tal-bilqiegħda tal-gasket, id-dimensjonijiet tal-flanġ, id-daqs u l-materjal tal-bolt, u l-pressjoni operattiva u t-temperatura. It-tagħbija minn qabel hija tipikament ikkalkulata bl-użu tal-Kodiċi tal-Boiler u tal-Bastimenti tal-Pressjoni ASME jew l-istandard ekwivalenti. Ladarba l-preload jiġi kkalkulat, għandu jiġi applikat għall-boltijiet b'mod ikkontrollat. Dan tipikament isir bl-użu ta 'torque wrench jew tensjoni idrawlika. Il-mudell tal-issikkar għandu jiġi segwit biex tiġi żgurata distribuzzjoni uniformi tat-tagħbija. It-tabella hawn taħt tiġbor fil-qosor il-passi ewlenin fl-applikazzjoni tat-tagħbija minn qabel tal-bolt.
| Pass | Azzjoni | Għan |
| 1 | Naddaf u spezzjona l-ħanek u l-kanal | Tiżgura l-ebda debris jew ħsara |
| 2 | Illubrikha l-boltijiet u l-uċuħ tal-ġewż | Naqqas il-frizzjoni u tiżgura preload konsistenti |
| 3 | Issikka l-boltijiet f'mudell ta 'stilla għal 30% tat-torque fil-mira | Poġġi l-gasket u allinja l-flanġijiet |
| 4 | Issikka l-boltijiet f'mudell ta 'stilla għal 60% tat-torque fil-mira | Gradwalment ikkompressa s-siegla |
| 5 | Issikka l-boltijiet f'mudell ta 'stilla għal 100% tat-torque fil-mira | Ikseb il-preload finali |
| 6 | Iċċekkja t-torque wara 24 siegħa | Ikkumpensa għal creep u rilassament |
F'Ningbo Kaxite Sealing Materials Co., Ltd., aħna nipprovdu lill-klijenti tagħna proċeduri ta 'bolting dettaljati għal Ring Joint Gaskets tagħna. Noffru wkoll taħriġ u appoġġ fuq il-post biex niżguraw li l-preload jiġi applikat b'mod korrett. L-għan tagħna huwa li ngħinu lill-klijenti tagħna jiksbu siġill affidabbli kull darba.
L-ispeċifikazzjonijiet ewlenin għal Ring Joint Gasket jinkludu d-daqs tal-gasket, il-klassi tal-pressjoni, il-materjal, it-tip ta 'cross-section, u l-ebusija. It-tabella hawn taħt tipprovdi sommarju tal-ispeċifikazzjonijiet tipiċi għall-Gaskets tal-Konġunti taċ-Ċirku tagħna.
| Speċifikazzjoni | Firxa | Noti |
| Daqs | 1/2" sa 36" | Skont API 6A / ASME B16.20 |
| Klassi ta' Pressjoni | Klassi 150 sa Klassi 2500 | Wkoll pressjonijiet API 6A |
| Materjal | Ħadid artab, Azzar tal-Karbonju, SS304, SS316, Monel, Inconel | Magħżula abbażi tal-applikazzjoni |
| Tip ta' Sezzjoni Trasversali | Ovali (R), Ottagonali (RX), Prestazzjoni Għolja (BX) | Magħżula abbażi tal-pressjoni u l-kanal |
| Ebusija | Għal kull standard materjali | Magħżula abbażi tal-materjal tal-ħanek |
| Finish tal-wiċċ | Ra 1.6 - 3.2 µm | Jiżgura bilqiegħda xierqa |
| Standards | API 6A, ASME B16.20, DIN 2693 | Konformità ma 'standards internazzjonali |
Fil-fabbrika tagħna, aħna manifattura Ring Joint Gaskets biex nissodisfaw dawn l-ispeċifikazzjonijiet u aktar. Nistgħu nippersonalizzaw is-siegla biex taqdi r-rekwiżiti speċifiċi tal-proġett, inklużi materjali speċjali, daqsijiet speċjali, u cross-sections speċjali. It-tim tal-inġinerija tagħna jista 'jgħin fil-proċess tal-għażla u jipprovdi dejta teknika dettaljata għall-proġett tiegħek.
Mistoqsija 1: X'inhu l-preload tal-bolt rakkomandat għal Ring Joint Gasket?
Tweġiba: Il-preload tal-bolt rakkomandat tiddependi fuq id-daqs tal-gasket, il-klassi tal-pressjoni, il-materjal tal-gasket, u l-materjal tal-flanġ. Tipikament jiġi kkalkulat bl-użu tal-Kodiċi tal-Boiler u tal-Bastimenti tal-Pressjoni ASME jew l-istandard ekwivalenti. It-tagħbija minn qabel għandha tkun biżżejjed biex toħloq l-istress ta' bilqiegħda meħtieġ fuq is-siegla mingħajr ma tħalli l-flanġ jew il-boltijiet. F'Ningbo Kaxite Sealing Materials Co., Ltd., aħna nipprovdu rakkomandazzjonijiet dettaljati dwar il-bolting għal kull wieħed mill-Green Joint Gaskets tagħna.
Mistoqsija 2: Tista 'terġa' tintuża Ring Joint Gasket?
Tweġiba: B'mod ġenerali, Ring Joint Gasket m'għandux jerġa 'jintuża. Meta s-siegla tiġi kkompressata, tiddeforma plastikament biex tikkonforma mal-kanal. Din id-deformazzjoni hija permanenti, u s-siegla mhux se terġa 'lura għall-forma oriġinali tagħha. L-użu mill-ġdid ta' Ring Joint Gasket jista' jirriżulta fi tnixxija minħabba li s-siegla ma tissiġillax sew it-tieni darba. L-istandard tal-industrija huwa li tissostitwixxi s-siegla kull darba li tinfetaħ il-ġonta. Il-fabbrika tagħna tirrakkomanda li tuża siegla ġdida għal kull assemblaġġ.
Mistoqsija 3: X'inhi d-differenza bejn ovali u ottagonali Ring Joint Gasket?
Tweġiba: Is-siegla ovali (tip R) għandha cross-section tond u tintuża f'applikazzjonijiet standard. Is-siegla ottagonali (tip RX) għandha cross-section b'ġenb ċatt li tipprovdi siġill aktar effiċjenti fi pressjonijiet ogħla. Is-siegla ottagonali teħtieġ disinn tal-kanal differenti mis-siegla ovali. L-għażla bejn it-tnejn tiddependi fuq il-klassi tal-pressjoni u l-kanal tal-flanġ. It-tim tal-inġinerija tagħna jista 'jgħinek tagħżel it-tip it-tajjeb għall-applikazzjoni tiegħek.
Mistoqsija 4: Kif inkun naf jekk Ring Joint Gasket tiegħi hux qed inixxi?
Tweġiba: Is-sinjali ta' Ring Joint Gasket li jnixxi jinkludu fluwidu viżibbli jew gass li joħroġ mill-ġonta, tnaqqis fil-pressjoni tas-sistema, u l-preżenza ta 'ħoss siffjar. Jekk tissuspetta xi tnixxija, il-ġonta għandha titneħħa l-pressjoni u tiġi spezzjonata immedjatament. Is-siegla għandha tiġi sostitwita, u l-kanal tal-flanġ għandu jiġi spezzjonat għal ħsara. It-tnixxijiet jistgħu jkunu perikolużi, speċjalment f'servizz ta 'pressjoni għolja jew tossiku, għalhekk qatt ma għandhom jiġu injorati.
Mistoqsija 5: X'inhu l-mudell tal-issikkar korrett għal flanġ tal-gasket tal-ġonta taċ-ċirku?
Tweġiba: Il-mudell tal-issikkar korrett huwa mudell ta 'stilla, fejn il-boltijiet huma ssikkati f'sekwenza ta' qsim. Il-boltijiet għandhom jiġu ssikkati fi stadji multipli, tipikament 30%, 60%, u 100% tat-torque fil-mira. Dan jiżgura li s-siegla tkun ikkompressata b'mod uniformi u li l-flanġijiet jibqgħu paralleli. Wara l-issikkar inizjali, it-torque għandu jiġi ċċekkjat wara 24 siegħa biex jikkumpensa għal creep u rilassament. F'Ningbo Kaxite Sealing Materials Co., Ltd., aħna nipprovdu proċeduri dettaljati ta 'issikkar għall-Green Joint Gaskets tagħna.
It-tagħbija minn qabel tal-bolt hija l-forza li tattiva l-prestazzjoni tas-siġillar ta ' Ring Joint Gasket. Mingħajr preload suffiċjenti, is-siegla ma tistax tiddeforma u toħloq il-kuntatt ta 'stress għoli li huwa meħtieġ biex tissiġilla ġonot ta' pressjoni għolja u temperatura għolja. It-tagħbija minn qabel tal-bolt għandha tiġi kkalkulata, applikata u kkontrollata bir-reqqa biex tiżgura siġill affidabbli. Il-materjal tal-gasket, il-kanal tal-flanġ, u l-proċedura tal-bolting kollha għandhom rwol fil-prestazzjoni tas-siġillar. F'Ningbo Kaxite Sealing Materials Co., Ltd., il-fabbrika tagħna għandha l-għarfien espert u l-esperjenza biex timmanifattura Ring Joint Gaskets li jissodisfaw ir-rekwiżiti l-aktar impenjattivi. Aħna nużaw materjali ta 'kwalità għolja, makkinar ta' preċiżjoni, u ttestjar rigoruż biex niżguraw li kull siegla li nipproduċu tagħti prestazzjoni affidabbli. Aħna nipprovdu wkoll appoġġ tekniku komprensiv biex ngħinu lill-klijenti tagħna jiksbu siġill ta 'suċċess.
Sew jekk qed tfassal sistema ġdida ta 'pressjoni għolja jew iżżomm waħda eżistenti, aħna nistednuk tikkuntattja lit-tim tekniku tagħna biex tiddiskuti r-rekwiżiti tiegħek. Nistgħu nipprovdu speċifikazzjonijiet tal-prodott, rakkomandazzjonijiet tal-bolting, u appoġġ fuq il-post. L-impenn tagħna għall-kwalità u s-sodisfazzjon tal-klijent għamilna sieħeb ta 'fiduċja għall-issiġillar ta' applikazzjonijiet madwar id-dinja.
Kuntatt illum Ningbo Kaxite Sealing Materials Co., Ltdbiex tiddiskuti r-rekwiżiti tiegħek Ring Joint Gasket u tiskopri kif il-prodotti tagħna jistgħu jiżguraw siġill affidabbli fl-applikazzjonijiet l-aktar impenjattivi tiegħek.
